📖 דוגמת הפעלה
להלן סדר פעולות הנדרש בשביל להפיק תבנית להדפסה עבור מוצר קוני.

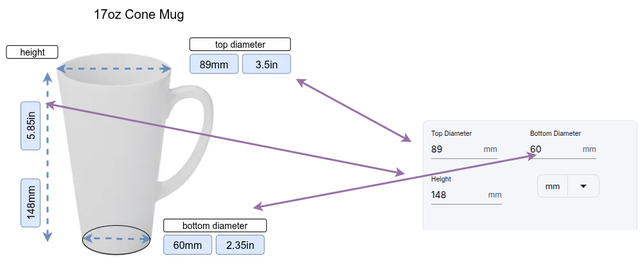

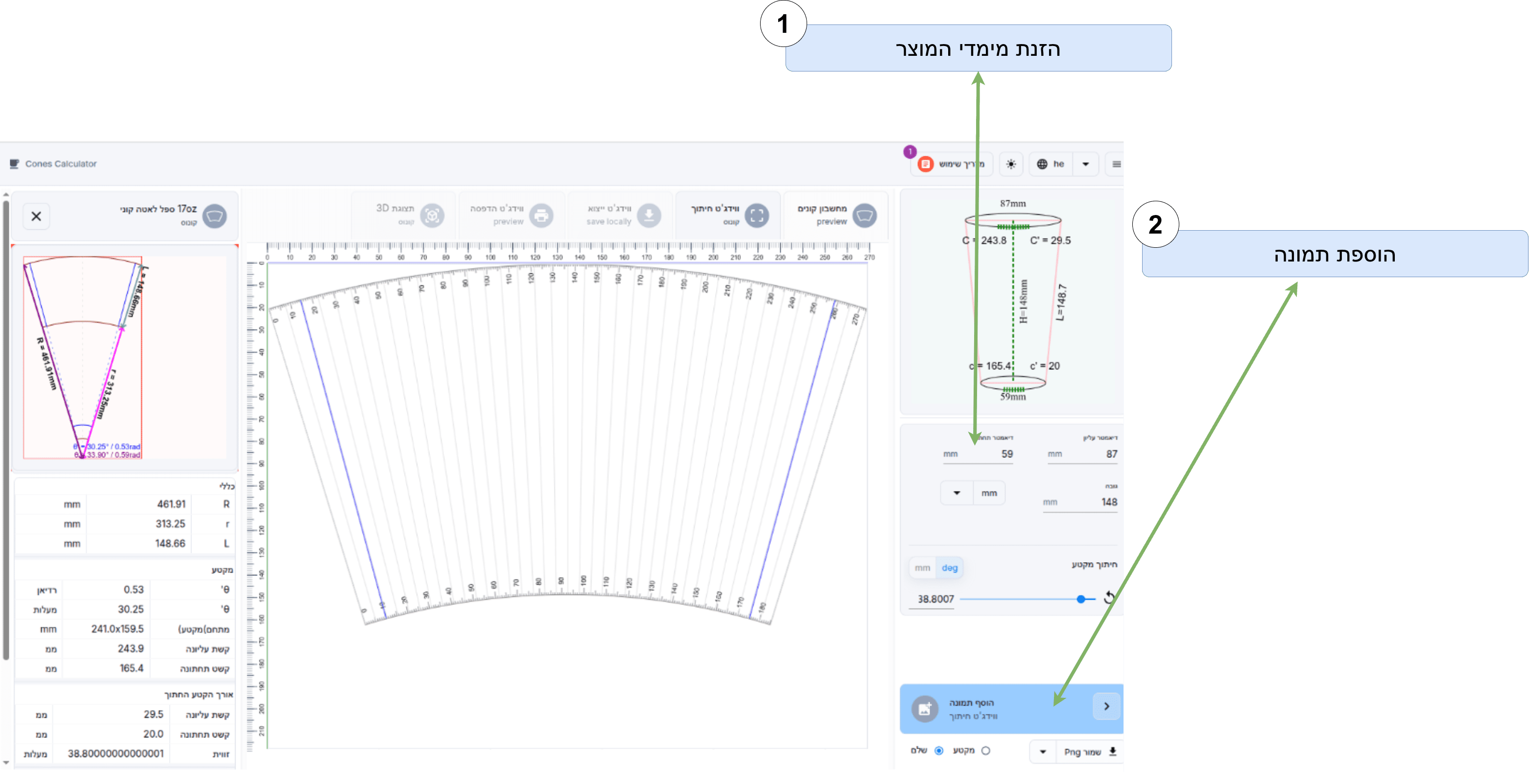

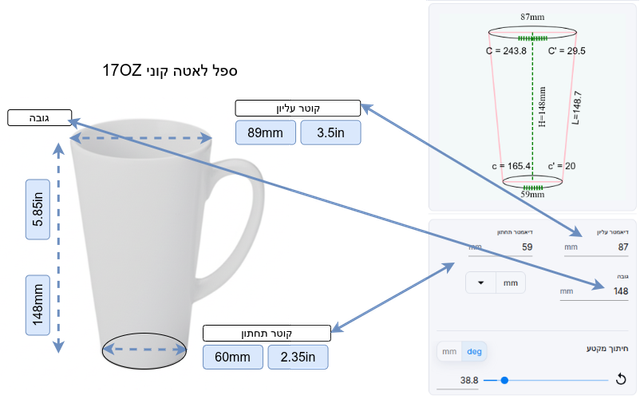

1. הוספת פרמטרים של מוצר קוני
הוסיפו את קוטר העליון, קוטר התחתון וגובה של המוצר הקוני לשדות המתאימים במסך המחשבון בצד שמאל.
לאחר מכן עברו ללשונית ווידג'ט חיתוך.
שימו לב שהקוטר העליון צריך להיות הגדול מבין שני הקטרים.
לפירוט כלל התכונות של משבון קוניים עיינו בקישור הבאמחשבון קוניים.

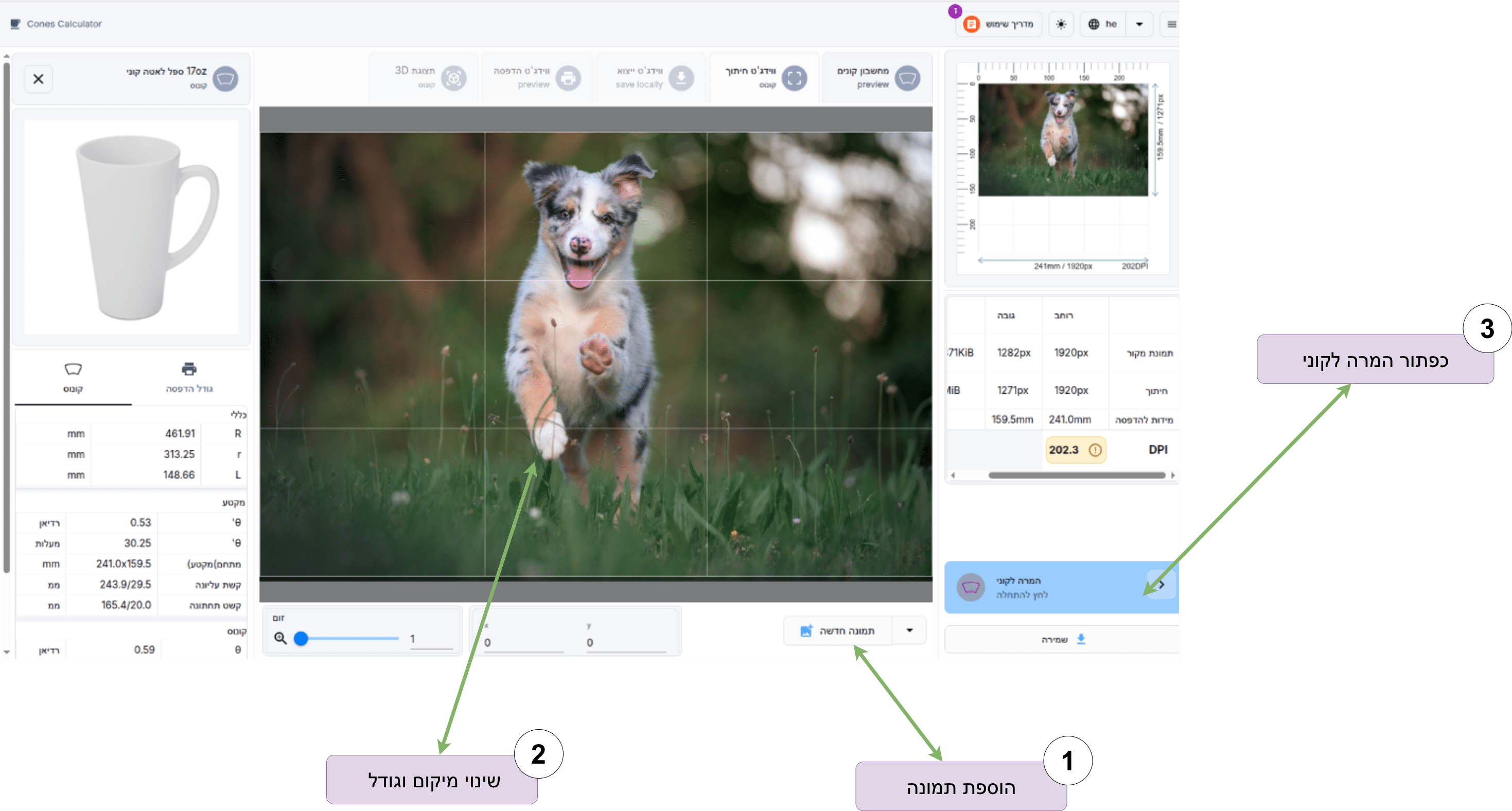

2. חיתוך והמרה
בווידג'ט זה ניתן להוסיף תמונה ולהמיר אותה אותה לצורה קונית.
הוספת תמונה
לחצו על כפתור "תמונה חדשה" כדי לייבא את העיצוב שלכם.
התאמת מיקום
השתמשו בעכבר או בפקדים התחתונים כדי להתאים את מיקום התמונה.
לחיצה על המרה לקוני
לחצו על כפתור המרה לקוני כדי להתחיל בתהליך המרת התמונה.
לפרטים נוספים, עיינו ב ווידג'ט חיתוך.

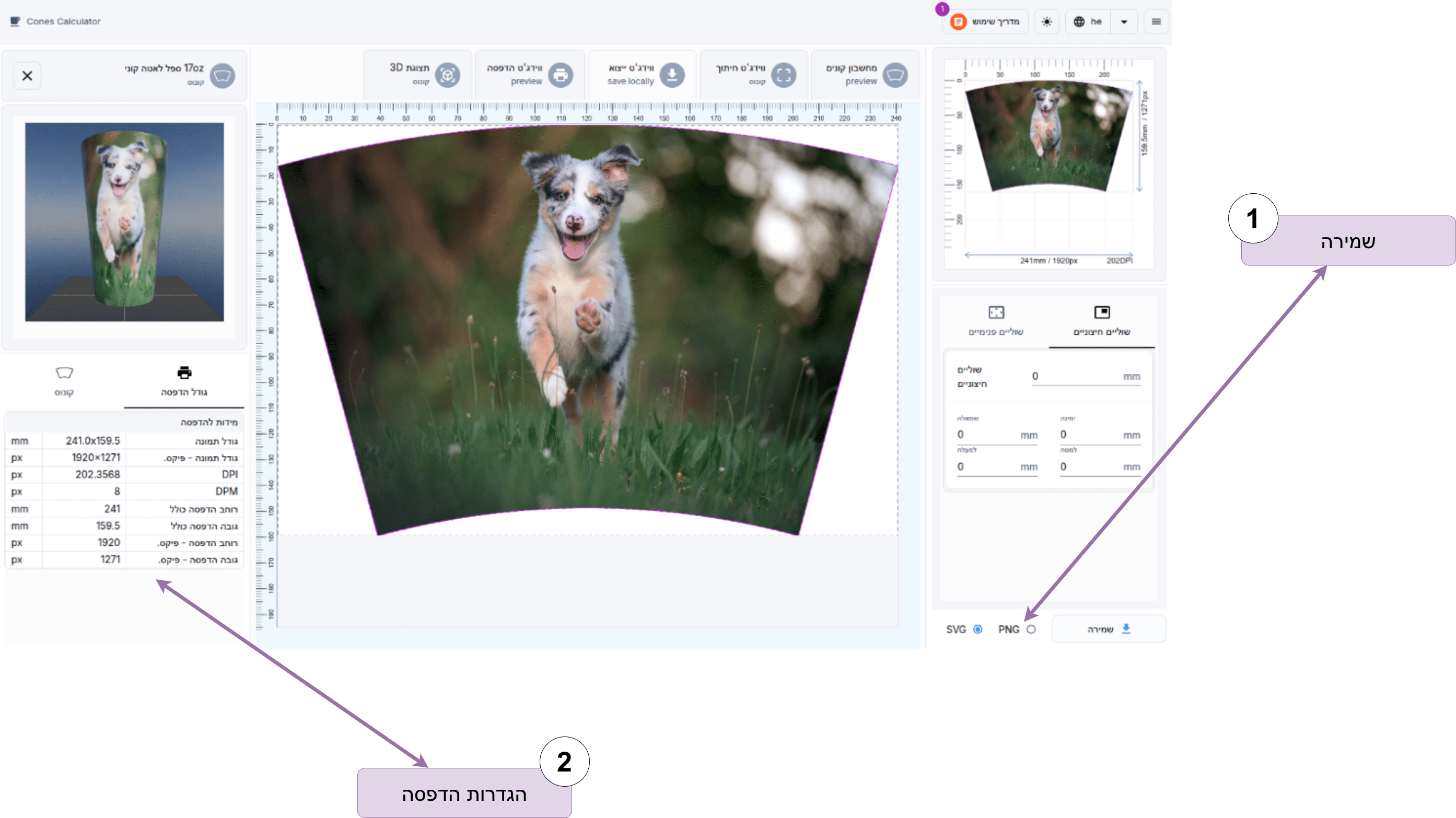

3. שמירת תוצאות
ניתן לשמור את התמונה בפורמט PNG עבור ההדפסה,
בנוסף ניתן לשמור בפורמט SVG שמותאם לחיתוך.
ערכים הנדרשים עבור ההדפסה - מידות וDPI - ניתן לראות בטבלה בצד שמאל.
פורמטי ייצוא זמינים
| פורמט | מטרה |
|---|---|
| PNG | תמונה ברזולוציה גבוהה להדפסה. |
| SVG | פורמט וקטורי להדפסה ומכשירי חיתוך. |
שימוש באפשרויות הדפסה
כל הפרמטרים הנדרשים להדפסה, כגון print size ו-DPI, זמינים בטבלה שבסרגל הצד השמאלי.
| פרמטר | מטרה | יחידות |
|---|---|---|
| גודל תמונה | ממדי התמונה לאחר המרה. | אינץ'/מ"מ |
| גודל תמונה(px) | מממדי התמונה לאחר המרה בפיקסלים. | פיקסלים |
| DPI | פיקסלים לאינץ'. | פיקסלים |
| DPM | פיקסלים למילימטר. | פיקסלים |
| גודל הדפסה | גודל הדפסה (כולל שוליים חיצוניים ופנימיים שהוגדרו בווידג'ט הייצוא). | אינץ'/מ"מ |
| גודל הדפסה(px) | גודל הדפסה (כולל שוליים חיצוניים ופנימיים שהוגדרו בווידג'ט הייצוא) בפיקסלים. | פיקסלים |
לפרטים נוספים, עיינו בExport Widget.

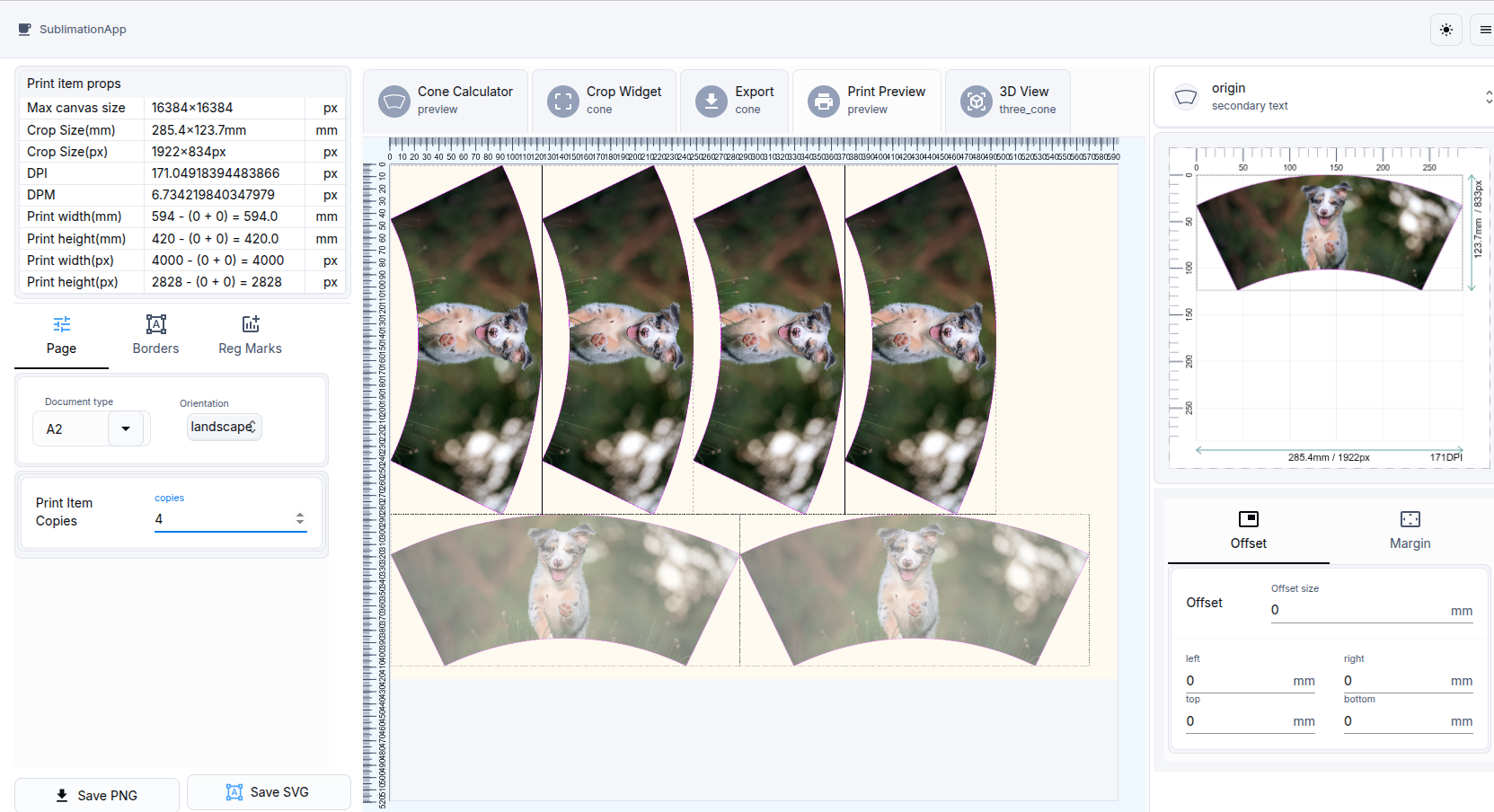

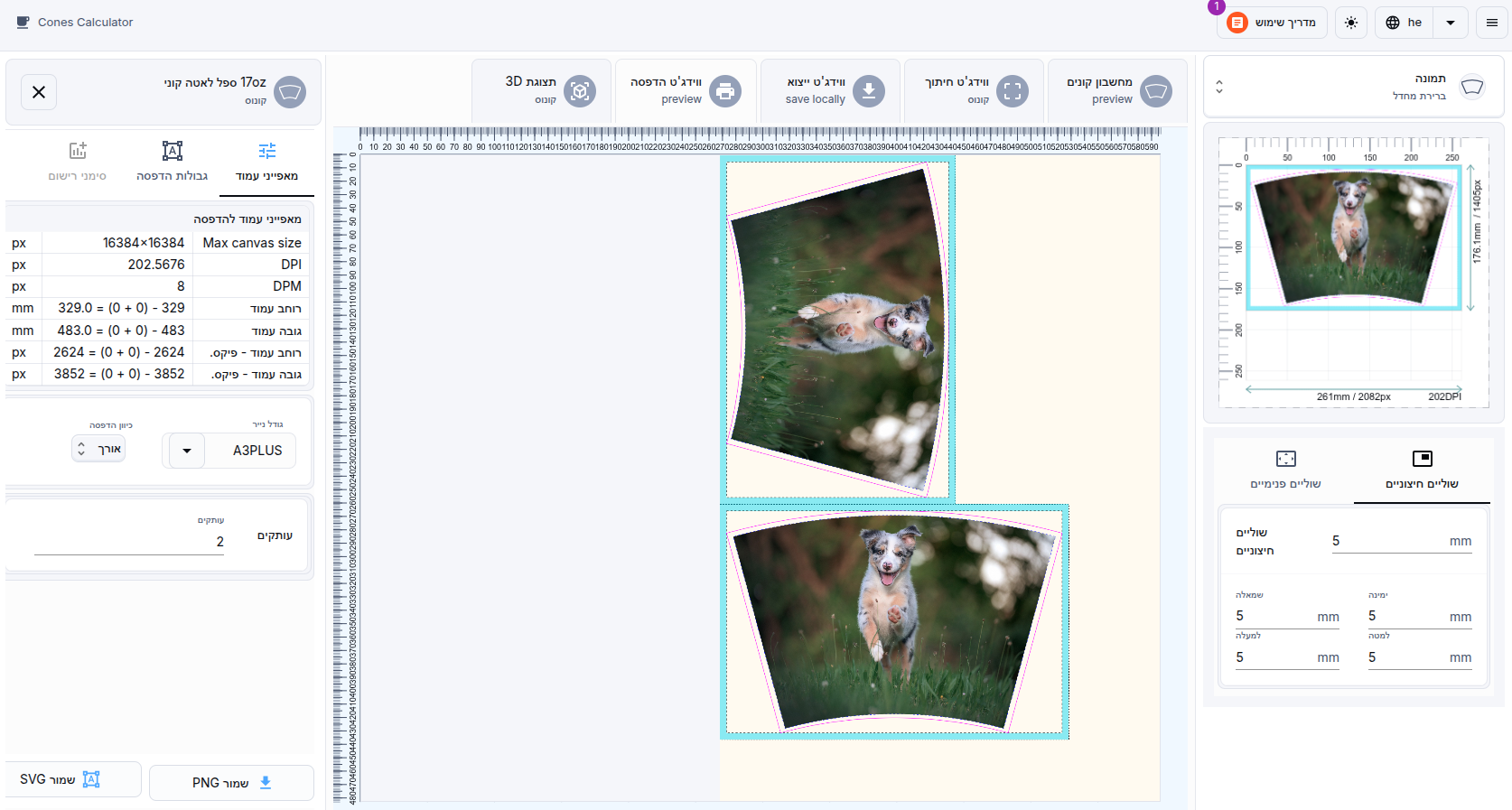

4. [אופציונלי] הגדרת עמוד הדפסה
לפרטים נוספים, עיינו בPrint Widget.

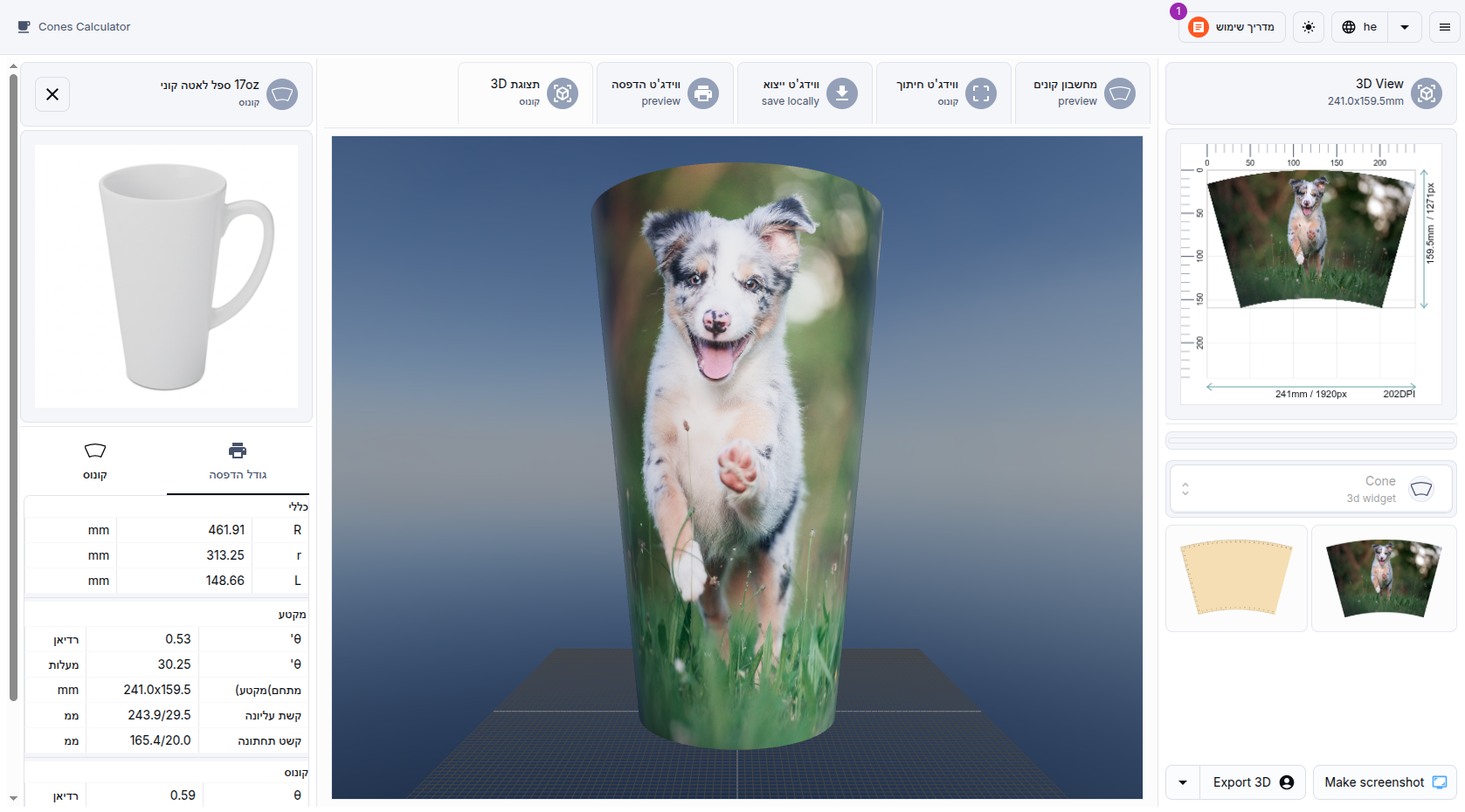

5. [אופציונלי] תצוגה תלת-ממדית
לפרטים נוספים, עיינו ב3D Preview Widget.
סיכום
יש 5 ווידג'טים זמינים. התחילו עם הCone Calculator, לאחר מכן עבורו לCrop Widget ולExport Widget. שלבים 1 ו-2 הם חובה.
ייצאו את התוצאות שלכם באמצעות הExport Widget או הPrint Widget, והציגו אותן בתצוגה מקדימה עם ה3D Preview widget.
| ווידג'ט | מטרה |
|---|---|
| Cone Calculator | הזנת פרמטרים וחישוב ערכי המרת החרוט. |
| Crop Widget | ייבוא תמונה, חיתוכה והמרת המלבן לצורת חרוט חתוך. |
| Export Widget | ייצוא ל-PNG או SVG, והוספת offset או margin. |
| Print Widget | הכנת עמוד מוכן להדפסה עם מספר פריטים להדפסה או חיתוך. |
| 3D Preview | ויזואליזציה של פלט ההדפסה הסופי על מודל תלת-ממדי. |
