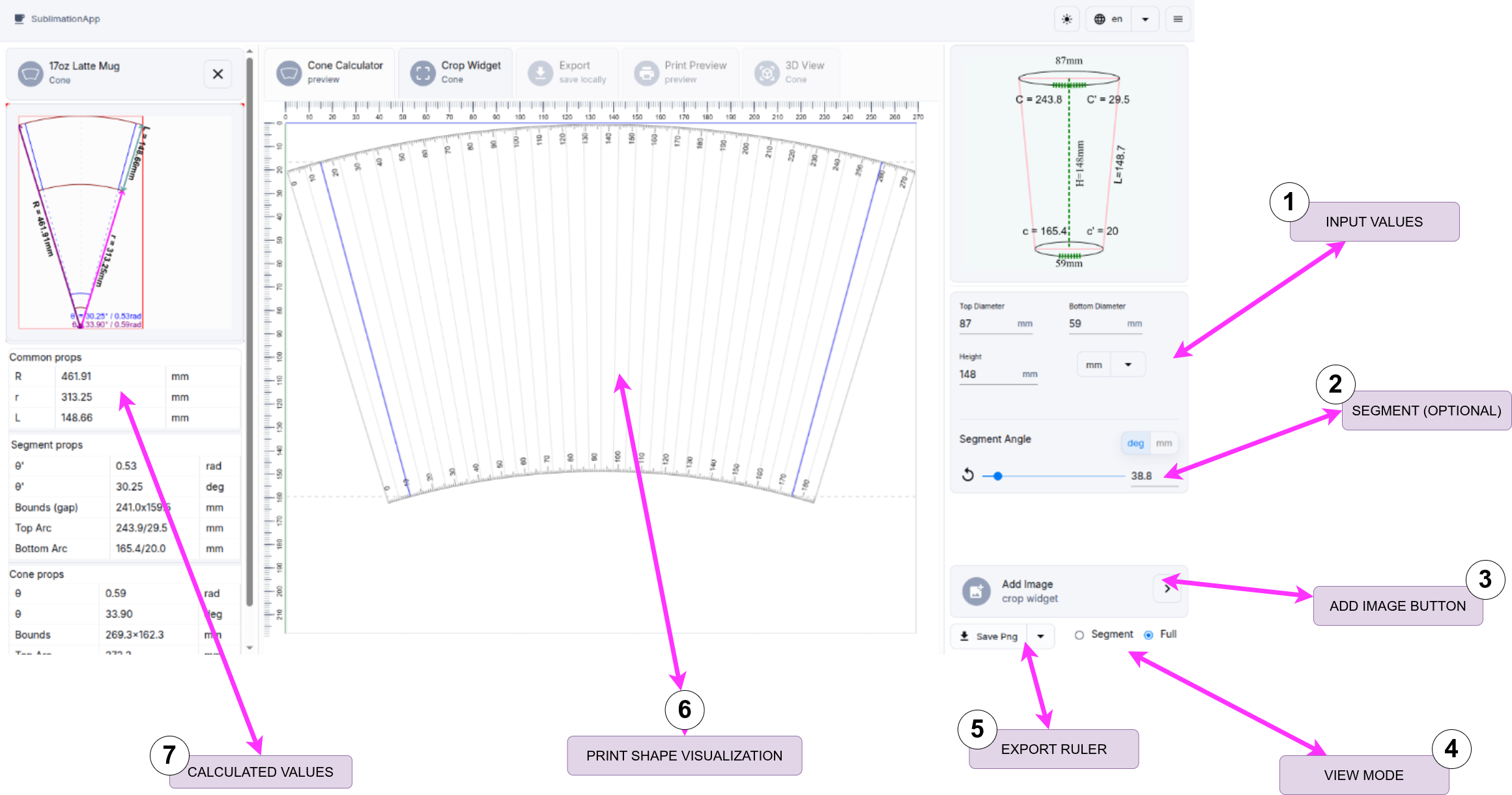

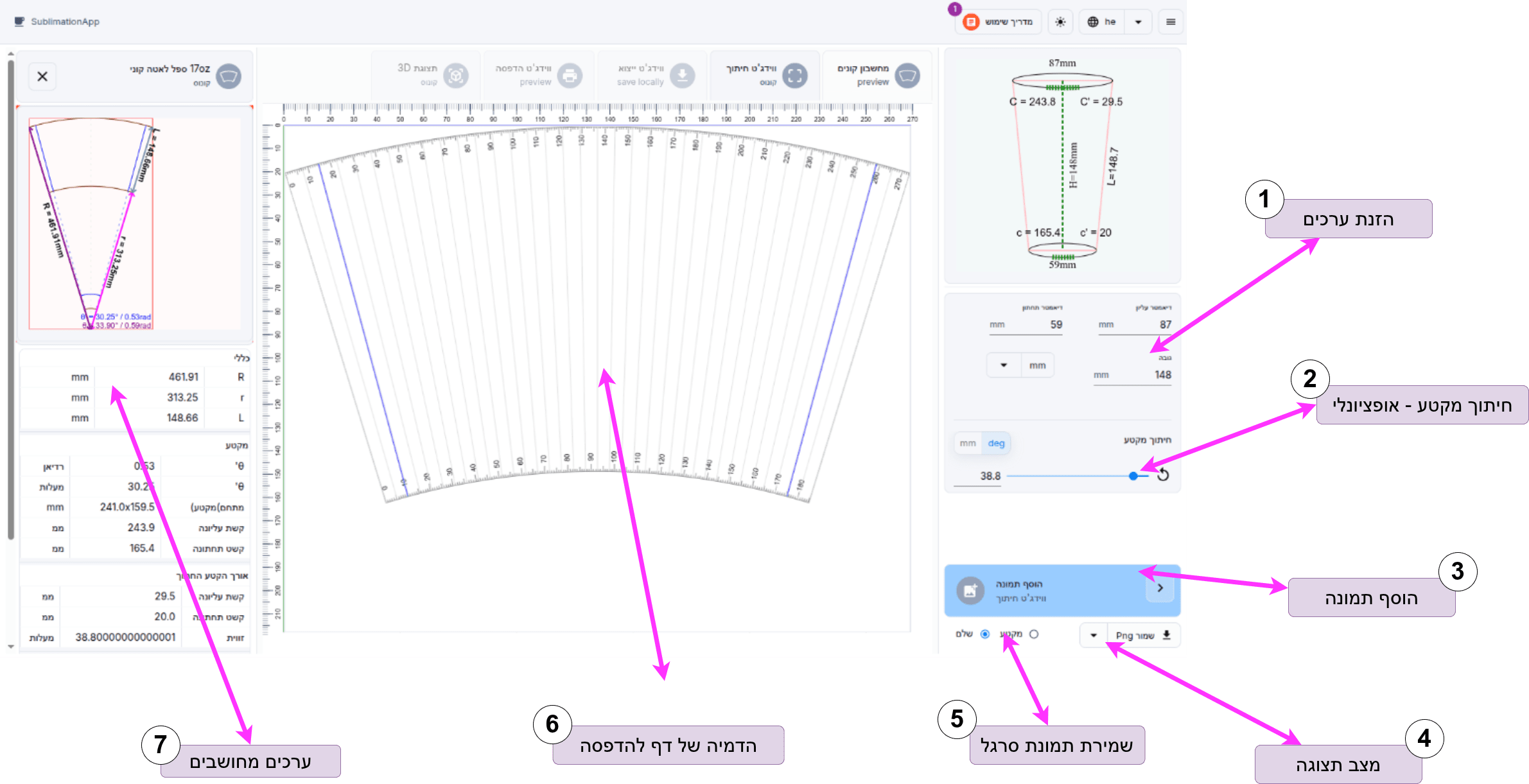

מסך ראשי
מחשבון החרוטים הוא המסך הראשון של האפליקציה. כאן אתה מזין את פרמטרי החרוט שלך ומחשב את הערכים לשלבים הבאים בתהליך ההמרה.

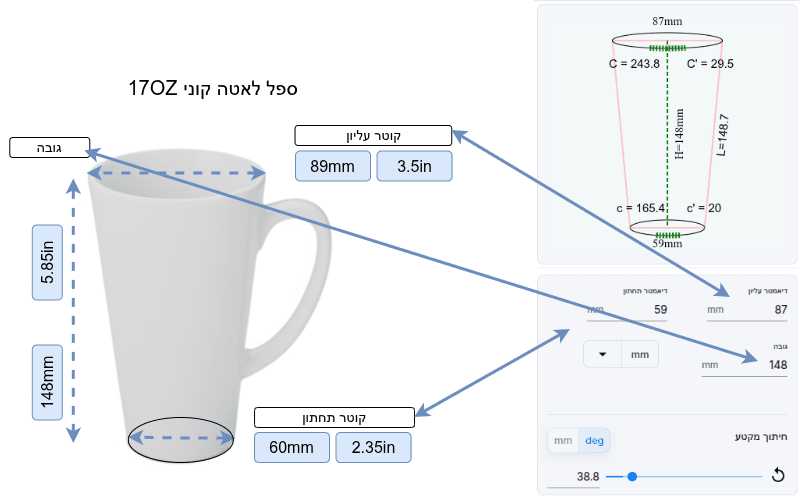

1. הזנת פרמטרים של מוצר קוני
כדי להתחיל, עליך להזין את הפרמטרים קוטר עליון, קוטר תחתון ו-גובה של המוצר הקוני.
בדרך כלל ניתן למצוא מידות אלה על אריזת המוצר, באתר האינטרנט של הספק, או על ידי מדידה ישירה של המוצר.
שימו לב שהקוטר עליון צריך תמיד להיות הגדול מבין שני הקטרים.
| פרמטר | מטרה | יחידות |
|---|---|---|
| קוטר עליון | קוטר (או דיאמטר) עליון של נמוצר. זה חייב להיות הקוטר הגדול. | אינץ'/מ"מ |
| קוטר תחתון | קוטר (או דיאמטר) תחתון של המוצר. | אינץ'/מ"מ |
| גובה | הגובה האנכי של המוצר. | אינץ'/מ"מ |

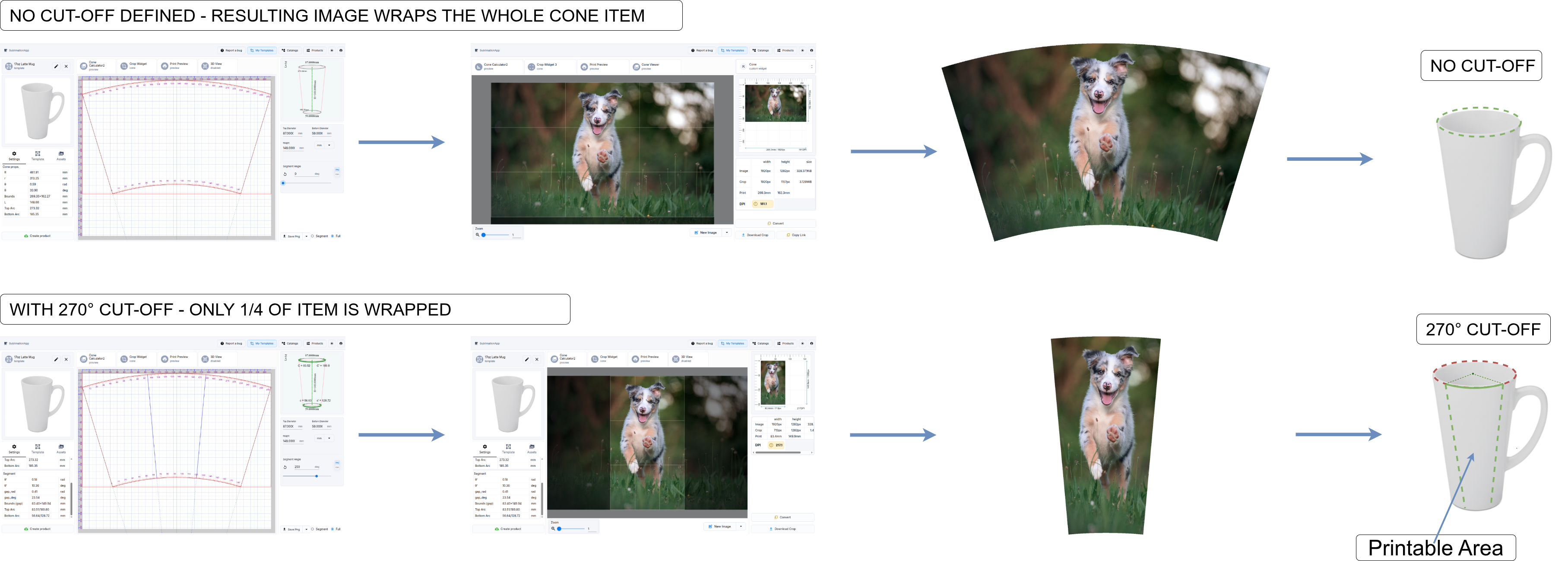

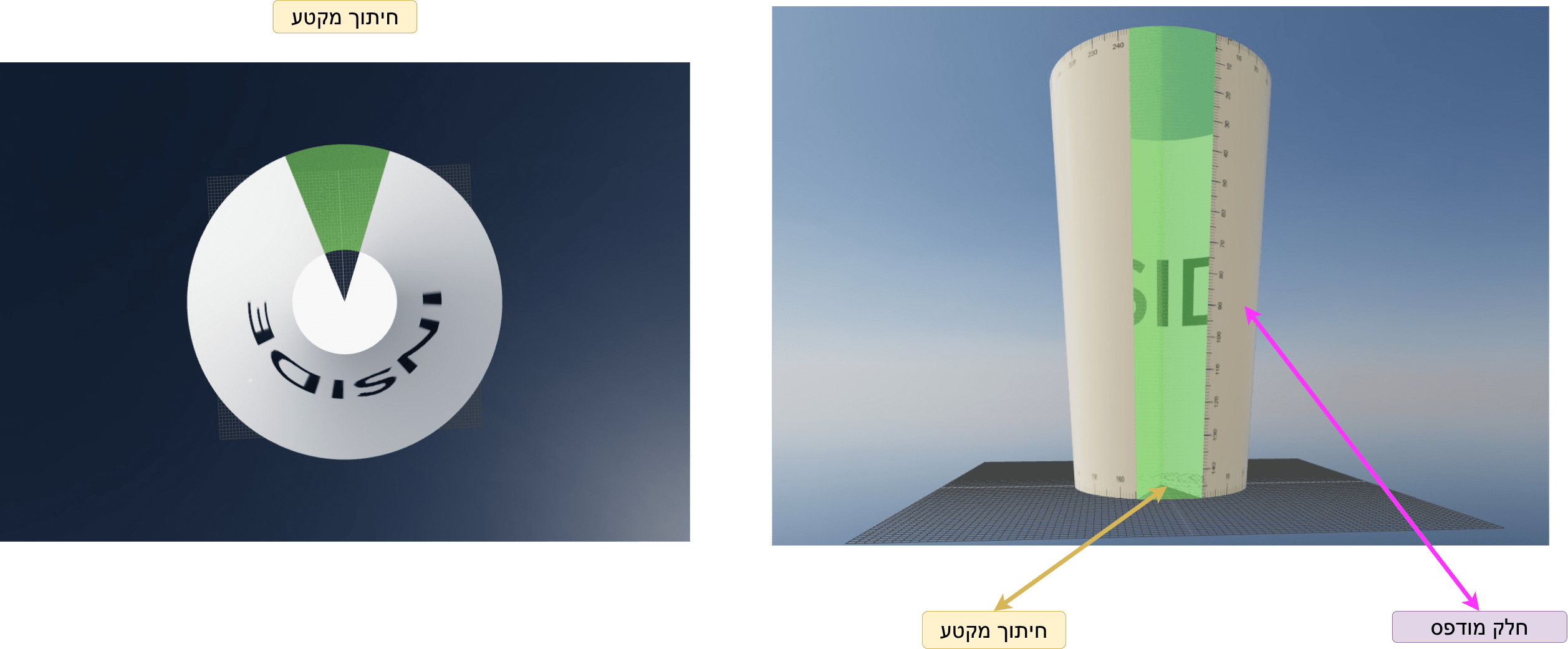

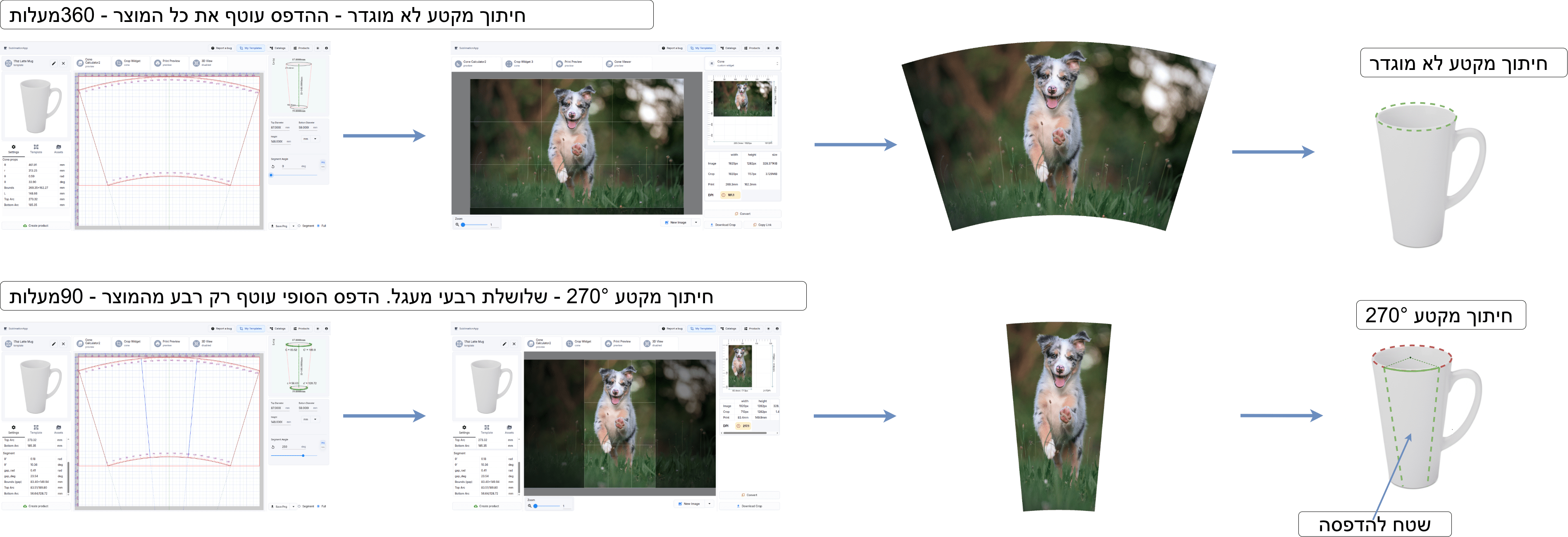

2. חיתוך מקטע (Segment Cut-off)
הגדרת מקטע שיושמט מהעיצוב הסופי. זה שימושי אם רוצים להדפיס רק על חלק מהמוצר הקוני במקום לעטוף אותו כולו.
לפרטים נוספים, עיינו בדף חיתוך מקטע.
3. כפתור הוספת תמונה
לחץ על כפתור "הוסף תמונה" או על לשונית "ווידג'ט חיתוך" כדי לעבור לממשק חיתוך התמונה.

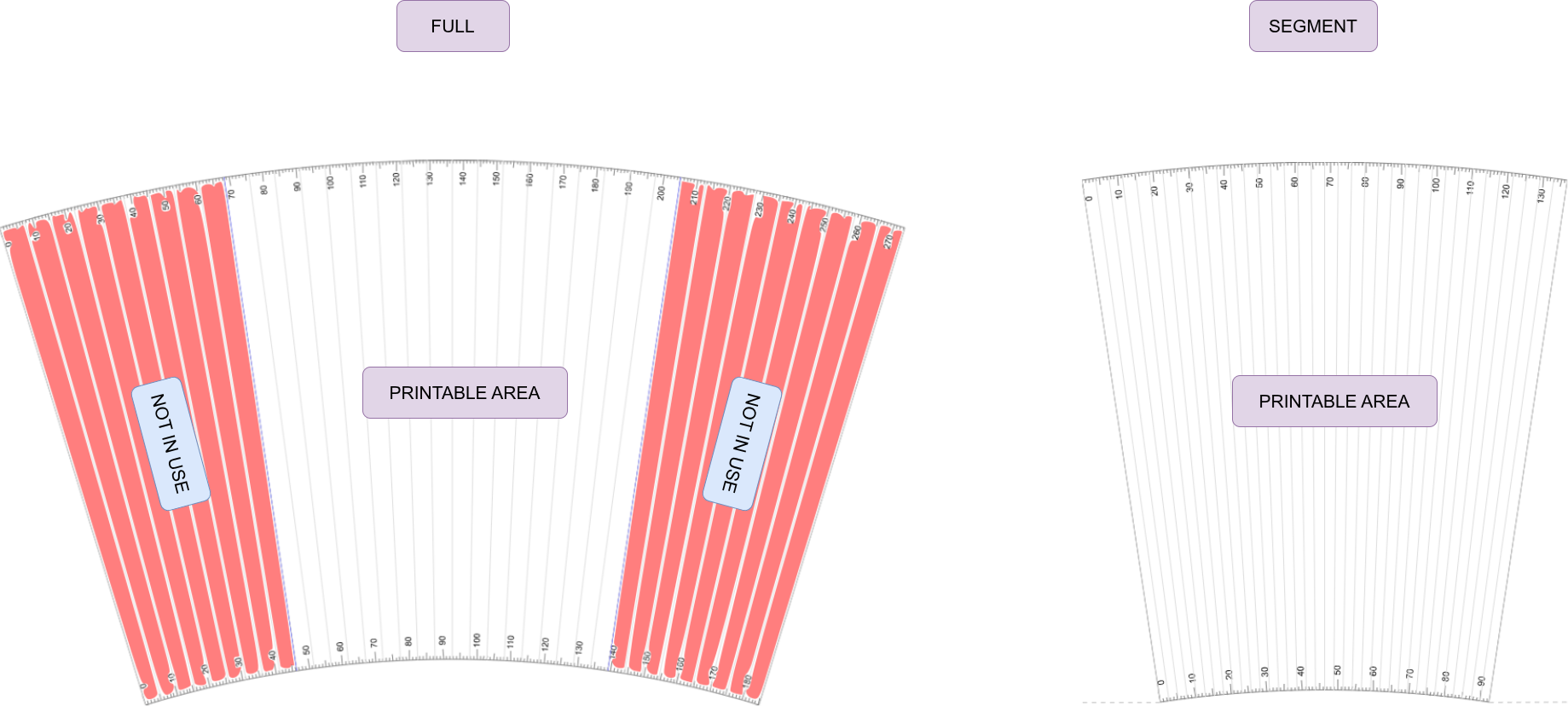

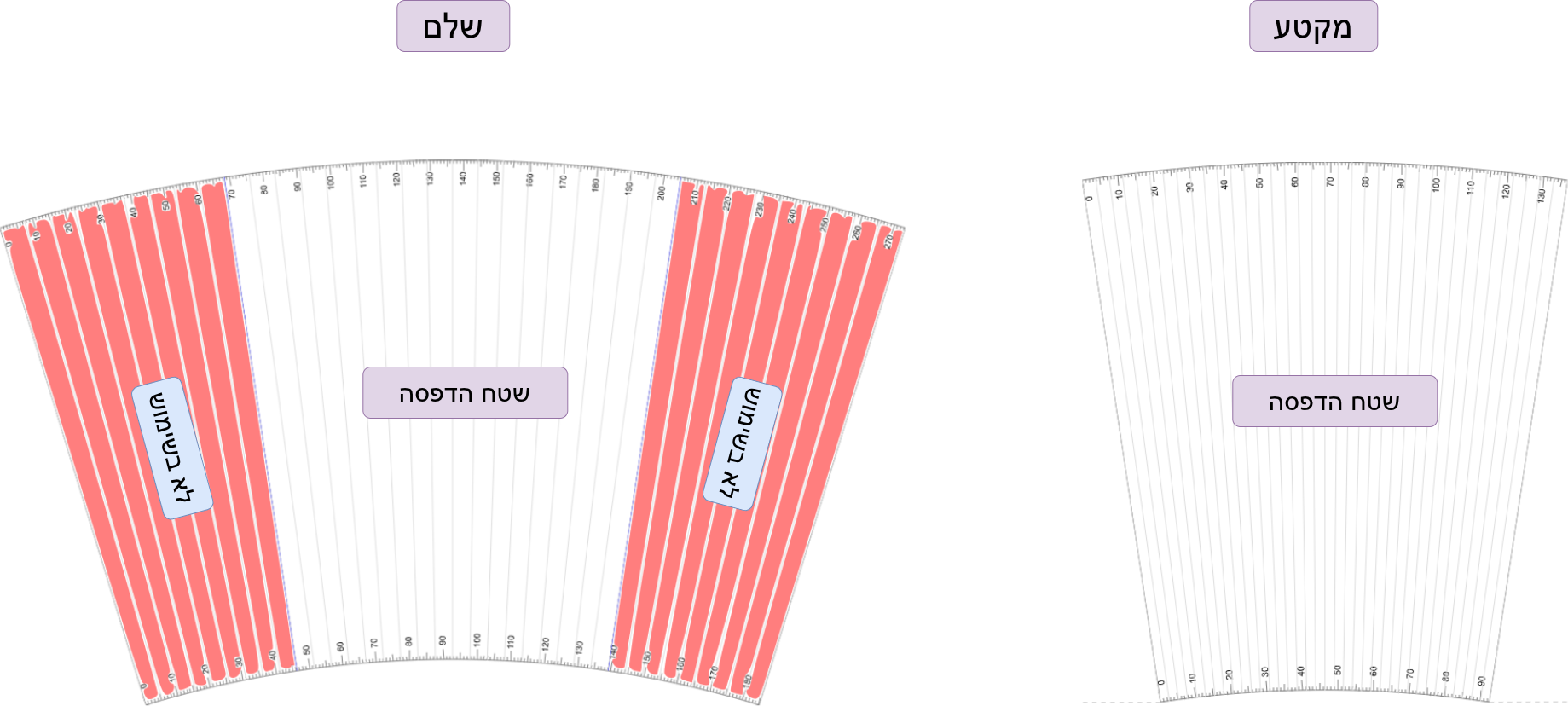

4. מצב תצוגה
כאשר מגדירים חיתוך מקטע גדול מ-0, זמינים שני מצבי תצוגה:

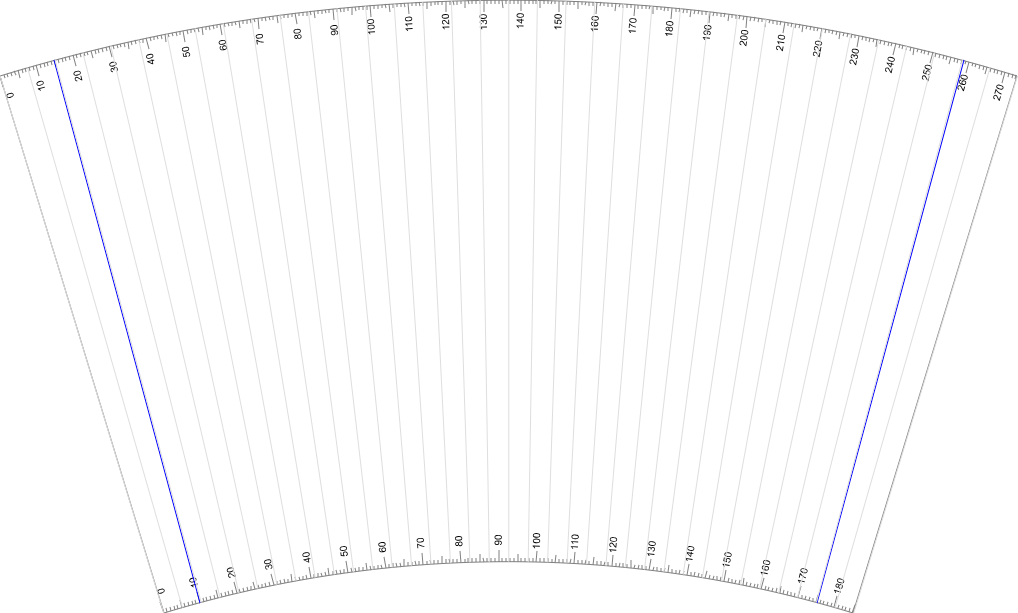

5. ייצוא סרגל
הסרגל שנוצר על ידי המחשבון ניתן לייצא להדפסה או חיתוך.
| פורמט | הערות |
|---|---|
| PNG | להדפסה |
| SVG | מכיל את הצורה שנוצרה בפורמט וקטורי, מתאים למכשירי חיתוך. |

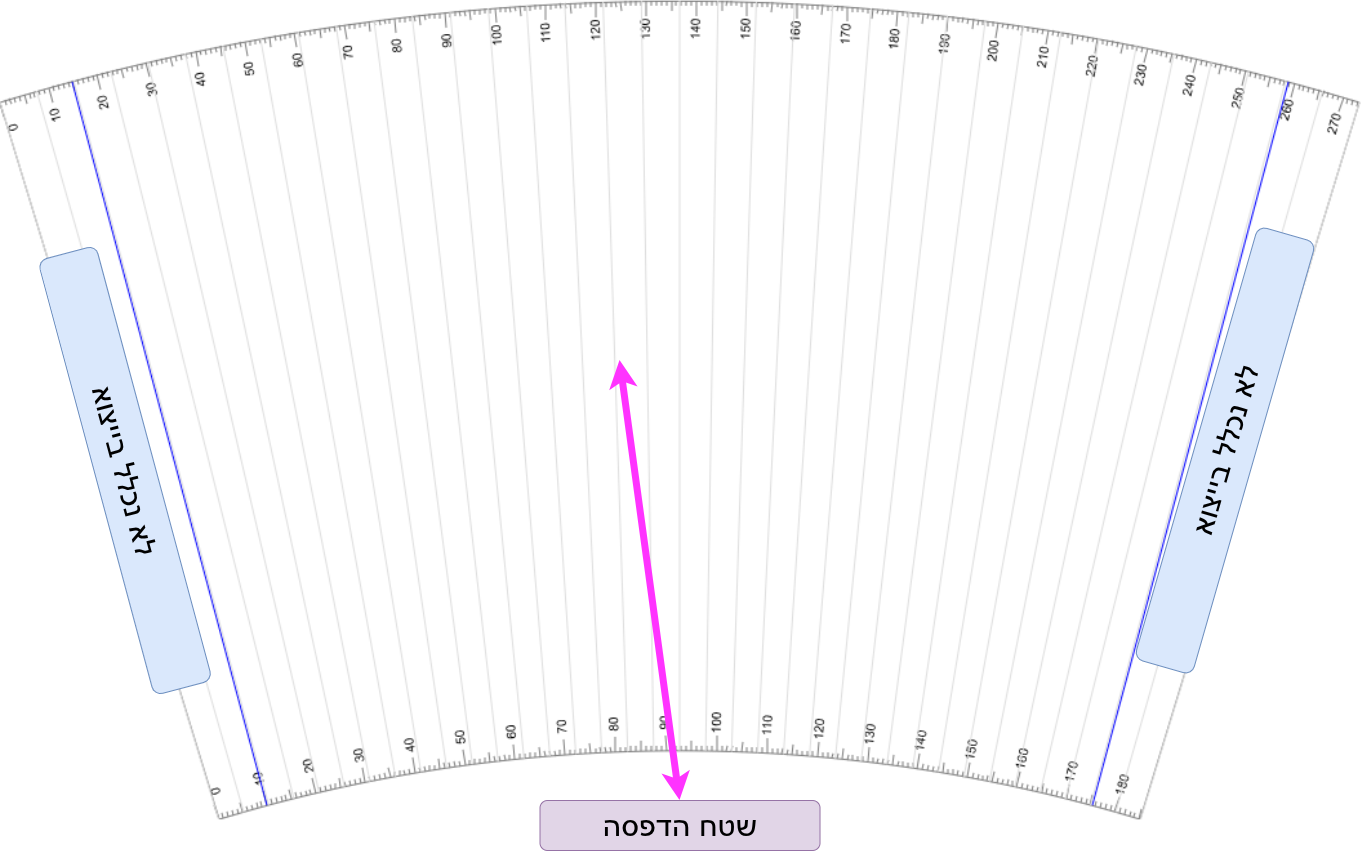

6. ויזואליזציה של צורת ההדפסה
7. מקרא טבלת הערכים המחושבים
לפרטים נוספים, עיינו ב טבלת הערכים .
